استپ موتور چیست و چه کاربردی دارد؟

در دنیای اتوماسیون صنعتی که دقت، کنترل و بازدهی حرف اول را می‌زنند، استپ موتور (Stepper Motor) جایگاه ویژه‌ای دارد. این موتور الکتریکی با چرخش مرحله‌ای، امکان کنترل موقعیت دقیق را فراهم می‌کند و در صنایع مختلف از جمله ماشین‌آلات CNC، چاپگرهای سه‌بعدی، تجهیزات پزشکی و سامانه‌های پنوماتیک مورد استفاده قرار می‌گیرد.

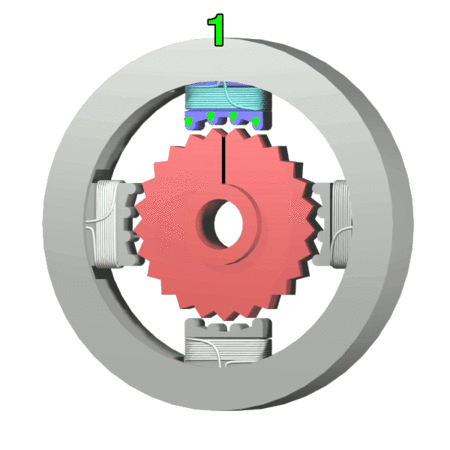

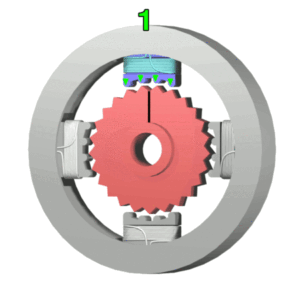

 استپ موتور چیست ؟ و نحوه عملکرد آن

استپ موتور نوعی موتور الکتریکی است که حرکت آن به‌صورت پله‌ای و کنترل‌شده انجام می‌شود. هر پالس الکتریکی ارسال‌شده از درایور، موتور را به اندازه یک زاویه مشخص می‌چرخاند. این ویژگی باعث شده تا استپ موتور برای کاربردهایی که نیاز به کنترل دقیق موقعیت دارند، بهترین گزینه باشد. در سیستم‌های حلقه باز، موتور بر اساس تعداد پالس‌ها حرکت می‌کند، اما در سیستم‌های حلقه بسته با استفاده از فیدبک موقعیت، خطای حرکتی به حداقل می‌رسد.

در واقع، استپ موتور بین موتور DC ساده و سروو موتور قرار می‌گیرد؛ کنترل آن ساده‌تر از سروو است اما دقت آن از موتور DC بیشتر است. این تعادل، دلیل محبوبیت گسترده استپ موتور در اتوماسیون صنعتی محسوب می‌شود.

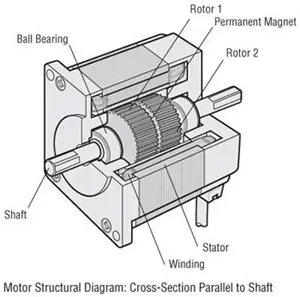

 اجزای تشکیل‌دهنده استپ موتور

استپ موتور از چهار بخش اصلی تشکیل شده است که هرکدام نقش کلیدی در عملکرد دقیق موتور دارند. این بخش‌ها با هم هماهنگ عمل می‌کنند تا حرکت محور موتور به صورت مرحله‌ای و کنترل‌شده انجام شود و در کاربردهای صنعتی عملکردی قابل اعتماد و دقیق ارائه دهند.

• روتور (Rotor): بخش چرخان موتور است که معمولاً از آهنربای دائمی ساخته می‌شود و به میدان مغناطیسی استاتور واکنش نشان می‌دهد. روتور محور اصلی حرکت موتور را تشکیل می‌دهد و اساس چرخش مرحله‌ای را فراهم می‌کند.
• استاتور (Stator): شامل سیم‌پیچ‌هایی است که با تحریک پیاپی، میدان مغناطیسی متناوب ایجاد می‌کنند و موجب حرکت مرحله‌ای روتور می‌شوند.
• سیم‌پیچ‌ها: مسئول ایجاد میدان مغناطیسی لازم در استاتور هستند و با دریافت جریان از درایور، چرخش مرحله‌ای روتور را ممکن می‌سازند.
• درایور (Driver): کنترل‌کننده اصلی سیستم است و پالس‌های الکتریکی مناسب را به سیم‌پیچ‌ها ارسال می‌کند تا حرکت موتور نرم و دقیق انجام شود.

علاوه بر این، در مدل‌های پیشرفته‌تر، سنسور موقعیت به سیستم اضافه می‌شود تا حرکت محور با دقت بالاتر کنترل شود و از گم شدن گام‌ها جلوگیری گردد. این ترکیب، عملکرد موتور را برای کاربردهای صنعتی بسیار دقیق و مطمئن می‌کند.

 انواع استپ موتور و ویژگی‌های فنی آنها

استپ موتورها از نظر ساختار، تعداد فاز و نوع کنترل به چند گروه تقسیم می‌شوند که در جدول زیر ویژگی‌های مهم هر کدام آورده شده است:

در میان این مدل‌ها، استپ موتور هیبریدی رایج‌ترین نوع در صنعت است زیرا علاوه بر گشتاور مناسب، حرکت نرم و دقت بالایی دارد.

انواع استپ موتور از نظر تعداد فاز

استپ موتورها بر اساس تعداد فاز سیم‌پیچ‌ها به چند دسته اصلی تقسیم می‌شوند. تعداد فاز تأثیر مستقیمی بر دقت، نرمی حرکت و گشتاور موتور دارد و انتخاب نوع مناسب، وابسته به کاربرد صنعتی مورد نظر است.

• استپ موتور دو فاز (Two-Phase Stepper Motor):
  رایج‌ترین نوع استپ موتور در صنعت محسوب می‌شود و با دو سیم‌پیچ فعال حرکت می‌کند. این موتور با دریافت پالس‌های الکتریکی محور خود را به صورت مرحله‌ای می‌چرخاند. کنترل ساده و گشتاور مناسب آن باعث شده تا در پرینترهای سه‌بعدی، CNC سبک و تجهیزات عمومی صنعتی استفاده گسترده‌ای داشته باشد.
• استپ موتور سه فاز (Three-Phase Stepper Motor):
  دارای سه سیم‌پیچ فعال است و حرکت آن نسبت به مدل دو فاز نرم‌تر و یکنواخت‌تر انجام می‌شود. این نوع موتور برای کاربردهایی مناسب است که به حرکت نرم و دقت متوسط نیاز دارند، مانند ماشین‌آلات صنعتی متوسط و تجهیزات دقیق.
• استپ موتور پنج فاز (Five-Phase Stepper Motor):
  با پنج سیم‌پیچ فعال، دقت بسیار بالا و حرکت تقریباً بدون لرزش ارائه می‌دهد. این نوع برای تجهیزات پزشکی، رباتیک پیشرفته و دستگاه‌های اندازه‌گیری دقیق مناسب است، جایی که حرکت نرم و دقیق اهمیت حیاتی دارد.

 میکرو‌استپ و تأثیر آن بر عملکرد موتور

یکی از پیشرفت‌های مهم در کنترل استپ موتور، تکنیک میکرو‌استپ (Microstepping) است. در این روش، هر گام اصلی موتور به چندین زیرگام تقسیم می‌شود و حرکت به‌صورت پیوسته‌تر انجام می‌گیرد. این ویژگی موجب کاهش لرزش، صدای کمتر و کنترل نرم‌تر محور می‌شود.

با این حال، افزایش بیش از حد میکرو‌استپ می‌تواند منجر به کاهش گشتاور مؤثر شود. در جدول زیر تأثیر نسبت میکرو‌استپ بر عملکرد آورده شده است:

انتخاب سطح مناسب میکرو‌استپ به نوع کاربرد، وزن بار و دقت مورد نیاز بستگی دارد.

مشخصات فنی مهم در انتخاب استپ موتور

برای انتخاب درست استپ موتور، آگاهی از مشخصات فنی ضروری است. مهم‌ترین پارامترها شامل گشتاور نگهداری، زاویه گام، جریان نامی و فریم سایز هستند. این مشخصات در جدول زیر خلاصه شده‌اند:

تطبیق صحیح این مشخصات با نیاز پروژه، باعث افزایش کارایی و طول عمر موتور خواهد شد.

کاربرد استپ موتور چیست ؟

1. ماشین‌آلات CNC: برای کنترل دقیق موقعیت محورهای دستگاه‌های تراش، فرز و حکاکی.
2. پرینترهای سه‌بعدی (3D Printer): ایجاد حرکت مرحله‌ای دقیق برای هد چاپ و میز کاری.
3. رباتیک صنعتی: کنترل بازوها و مفاصل ربات‌ها با دقت بالا در خطوط تولید و مونتاژ.
4. تجهیزات پزشکی: حرکت دقیق اجزای داخلی دستگاه‌های آزمایشگاهی و درمانی.
5. سیستم‌های پنوماتیک و اتوماسیون صنعتی: کنترل شیرها، محرک‌ها و مکانیزم‌های حرکتی.
6. دوربین‌ها و سیستم‌های اپتیکی: برای چرخش مرحله‌ای و فوکوس دقیق لنزها.
7. خطوط تولید خودکار: کنترل انتقال قطعات و مکانیزم‌های جابجایی با دقت بالا.

مزایا و معایب استفاده از استپ موتور

استپ موتور به دلیل ساختار ساده و عملکرد دقیق، در بسیاری از سیستم‌های صنعتی و اتوماسیون کاربرد دارد. با این حال، همانند هر فناوری دیگری، مزایا و معایب مشخص خود را دارد که آگاهی از آن‌ها برای انتخاب درست موتور اهمیت زیادی دارد.

مزایا استپ موتور:

• دقت بالا در موقعیت‌یابی: حرکت مرحله‌ای موتور امکان کنترل دقیق زاویه چرخش محور را فراهم می‌کند.
• ساختار ساده و نگهداری کم: نیاز به قطعات مکانیکی پیچیده ندارد و نگهداری آن نسبتاً آسان است.
• کنترل آسان با سیگنال دیجیتال: امکان راه‌اندازی مستقیم توسط درایورهای استاندارد دیجیتال وجود دارد.
• قابلیت تکرار حرکات دقیق: برای کاربردهای صنعتی که نیاز به حرکت‌های تکراری دارند، بسیار مناسب است.

معایب استپ موتور:

• کاهش گشتاور در سرعت‌های بالا: با افزایش سرعت، گشتاور موتور کاهش می‌یابد و ممکن است نیاز به درایورهای قوی‌تر باشد.
• تولید حرارت در کارکرد طولانی: عملکرد مداوم موتور باعث افزایش دمای سیم‌پیچ‌ها می‌شود که باید مدیریت شود.
• حرکت کمتر روان نسبت به سروو موتور: در سرعت پایین لرزش بیشتری دارد و حرکت کامل نرم و پیوسته نیست.

در مجموع، انتخاب صحیح نوع استپ موتور و تنظیم درست درایور و میکرو‌استپ می‌تواند بسیاری از معایب را کاهش دهد و مزایای آن را به حداکثر برساند، به طوری که عملکردی قابل اعتماد و دقیق در سیستم‌های صنعتی ارائه دهد.

 جمع‌بندی و معرفی نیک صنعت

استپ موتور یکی از مؤثرترین اجزای سیستم‌های کنترل حرکت است که به‌دلیل دقت بالا، ساختار ساده و هزینه مناسب، جایگاه ویژه‌ای در صنایع مختلف دارد. شناخت اصول عملکرد، نوع مناسب موتور، پارامترهای فنی و تنظیم صحیح درایور، بهینه‌ترین کارایی را تضمین می‌کند.

نیک صنعت در مشهد به‌عنوان یکی از مراجع تخصصی در زمینه فروش تجهیزات برق صنعتی و پنوماتیک فعالیت می‌کند و امکان خرید آنلاین مطمئن را برای صنعت‌گران سراسر کشور فراهم کرده است.
برای مشاهده و بررسی محصولات مرتبط می‌توانید به دسته‌بندی تجهیزات برق صنعتی در وب‌سایت نیک صنعت مراجعه کنید.
