رله حفاظتی: راهنمای جامع انتخاب، عملکرد و کاربرد تخصصی در برق صنعتی

رله حفاظتی یکی از مهم‌ترین اجزای سیستم‌های حفاظت الکتریکی در صنعت است و نقش اصلی آن تشخیص خطا و جلوگیری از آسیب به تجهیزات حساس است. این تجهیز با مانیتورینگ پیوسته جریان، ولتاژ، فاز، توان و سایر پارامترهای حیاتی شبکه، در لحظه بروز شرایط غیرطبیعی وارد عمل شده و با ارسال فرمان قطع، از آسیب‌دیدگی موتور، ترانسفورماتور، ژنراتور و تابلو برق جلوگیری می‌کند. ضرورت استفاده از رله حفاظتی زمانی بیشتر مشخص می‌شود که بدانیم کوچک‌ترین خطا در یک مجموعه صنعتی، علاوه بر هزینه‌های سنگین تعمیر، می‌تواند توقف تولید و اختلال کامل سیستم را به همراه داشته باشد. به همین دلیل، شناخت دقیق انواع رله‌ها و انتخاب مدل صحیح، یکی از مهم‌ترین مراحل طراحی و بهره‌برداری از سیستم‌های برق صنعتی به شمار می‌رود.

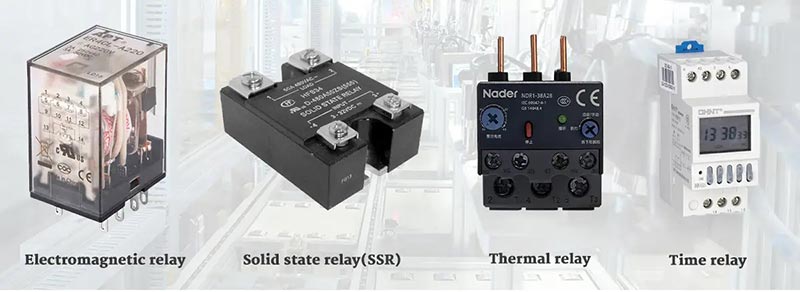

انواع رله‌های حفاظتی و نقش آن‌ها در پایداری سیستم

رله‌های حفاظتی با توجه به پیچیدگی شبکه برق و تنوع تجهیزات صنعتی، در گروه‌های مختلفی تولید می‌شوند و هر گروه وظیفه محافظت از بخش مشخصی از سیستم را برعهده دارد. این دسته‌بندی امکان انتخاب صحیح و دقیق را فراهم می‌کند و از آنجا که عملکرد هر رله وابسته به نوع خطا و محل نصب آن است، شناخت تفاوت‌ها و ویژگی‌های هرکدام اهمیت اساسی دارد.

انواع رله بر اساس کاربرد

رله‌های حفاظتی از نظر کاربرد معمولاً در چند گروه اصلی قرار می‌گیرند. رله حفاظت موتور برای جلوگیری از دوفازی شدن، اضافه‌بار و آسیب سیم‌پیچ استفاده می‌شود. رله حفاظت ترانسفورماتور برای تشخیص خطاهای داخلی و جریان‌های نشتی کاربرد دارد. رله حفاظت ژنراتور بر کنترل توان، جریان معکوس و نوسانات بار تمرکز دارد. این دسته‌بندی کمک می‌کند تا مهندس طراح برای هر تجهیز، مناسب‌ترین نوع رله را انتخاب کند.

انواع رله بر اساس پارامتر محرک

عملکرد برخی رله‌ها بر اساس مقدار جریان فعال می‌شود؛ مانند رله‌های OCR که در زمان افزایش جریان وارد عمل می‌شوند. گروهی دیگر به ولتاژ حساس هستند و افت یا افزایش غیرمجاز ولتاژ را تشخیص می‌دهند. رله‌های فرکانس نیز تغییرات فرکانسی را رصد کرده و از بروز ناپایداری در سیستم جلوگیری می‌کنند. این تفاوت‌ها انتخاب رله مناسب را کاملاً وابسته به نیاز شبکه می‌سازد.

انواع رله بر اساس مکانیزم عملکرد

رله‌های الکترومکانیکی نسل قدیمی اما همچنان قابل‌اعتماد هستند؛ با این حال، رله‌های دیجیتال و عددی به دلیل قابلیت برنامه‌ریزی، سرعت بالا، مانیتورینگ دقیق و نمایش پارامترها، گزینه اصلی در صنعت محسوب می‌شوند. رله‌های عددی علاوه‌بر سرعت تشخیص بالا، امکان اتصال به سیستم‌های اتوماسیون صنعتی را نیز دارند.

انواع رله بر اساس منطق عملکرد

در این دسته‌بندی، رله‌ها به صورت زمان ثابت، زمان معکوس، دیستانس، جهت‌یاب و دیفرانسیل طراحی می‌شوند. هرکدام رفتار متفاوتی در مواجهه با خطا دارند و برای شرایط مشخصی مناسب‌اند. برای مثال رله دیفرانسیل در ترانسفورماتورها برای تشخیص اختلاف جریان ورودی و خروجی بسیار ضروری است.

کاربرد رله حفاظتی در صنعت و زیرساخت برق

• حفاظت تجهیزات حیاتی در شبکه توزیع و انتقال
  رله‌های حفاظتی با شناسایی جریان‌های غیرمجاز، نوسانات ولتاژ و اتصال کوتاه، تجهیزات اصلی همچون ترانسفورماتور، خطوط انتقال و فیدرها را از آسیب‌های جدی محافظت می‌کنند و از خاموشی‌های گسترده جلوگیری می‌شود.
• پایش و حفاظت موتورهای الکتریکی در خطوط تولید
  در صنایع تولیدی، موتورهای بزرگ صنعتی تحت فشار مکانیکی و حرارتی قرار دارند. رله حفاظتی با اندازه‌گیری پارامترهایی مانند جریان، دما و عدم تقارن فاز از سوختن موتور و توقف ناگهانی خط تولید جلوگیری می‌کند.
• ایمنی و کنترل سیستم‌های اتوماسیون صنعتی
  در سیستم‌های PLC، تابلوهای MCC و مراکز کنترل فرآیند، رله حفاظتی نقش مهمی در تشخیص سریع خطا و جلوگیری از آسیب به تجهیزات کنترلی و عملگرها دارد و پایداری فرآیند را افزایش می‌دهد.
• حفاظت ژنراتورها و سیستم‌های تولید انرژی
  ژنراتورها در نیروگاه‌ها یا واحدهای تولید پراکنده نسبت به خطاهای الکتریکی بسیار حساس‌اند. رله‌های حفاظتی مانند دیفرانسیل و اور-اکسایتیشن از عملکرد صحیح ژنراتور و جلوگیری از خسارت‌های سنگین اطمینان می‌دهند.
• محافظت از تابلوهای برق فشار ضعیف و متوسط
  در تابلوهای توزیع، رله حفاظتی وظیفه پایش جریان، ولتاژ و شرایط غیرعادی را برعهده دارد تا از سوختن تجهیزات، اضافه‌بار و ایجاد جرقه الکتریکی جلوگیری کند و امنیت شبکه داخلی مسیر را بالا ببرد.
• حفاظت از تجهیزات در صنایع نفت، گاز و پتروشیمی
  در پالایشگاه‌ها و مجتمع‌های شیمیایی به دلیل حساسیت فرآیندها، رله‌ها خطا را در کوتاه‌ترین زمان تشخیص می‌دهند تا از حوادثی مانند انفجار، آتش‌سوزی یا توقف تولید جلوگیری شود.
• ایمنی وسایل و دستگاه‌های حساس در مراکز تجاری و بیمارستان‌ها
  در مراکز حساس مانند دیتا سنتر، بیمارستان، بانک یا برج‌های تجاری، رله‌های حفاظتی از تجهیزات حیاتی مانند UPS، پمپ‌ها و سیستم‌های سرمایشی محافظت می‌کنند و از قطعی‌های ناگهانی جلوگیری می‌شود.
• کنترل و مدیریت انرژی در سیستم‌های مدرن برق
  رله‌های حفاظتی علاوه‌بر حفاظت، داده‌هایی مانند جریان لحظه‌ای، بار مصرفی و گزارش خطا ارائه می‌دهند که برای مدیریت انرژی، پایش بار و بهینه‌سازی مصرف در صنایع بسیار کاربردی است.
• حفاظت از تجهیزات کشاورزی و پمپ‌های چاه آب
  در صنایع کشاورزی، رله حفاظت موتور از سوختن پمپ‌ها بر اثر دوفازی، کاهش ولتاژ یا گیرپاژ جلوگیری کرده و عمر تجهیزات را افزایش می‌دهد.
• پشتیبانی از سیستم زمین و جلوگیری از خطای نشتی جریان
  رله‌های حفاظتی مانند RCD و ELCB برای شناسایی نشت جریان یا اتصال بدنه استفاده می‌شوند و از خطر برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کنند.

مزایای استفاده از رله حفاظتی در شبکه برق

استفاده از رله حفاظتی با هدف افزایش ضریب اطمینان و جلوگیری از آسیب به تجهیزات انجام می‌شود. این رله‌ها علاوه‌بر تشخیص سریع خطا، امکان ثبت و تحلیل رخداد را نیز فراهم می‌کنند و ضمن جلوگیری از خسارت‌های سنگین، کمک می‌کنند تا شبکه در کوتاه‌ترین زمان ممکن به حالت پایدار برگردد. کنترل اتوماتیک، سرعت واکنش بالا و امکان مانیتورینگ لحظه‌ای، استفاده از این تجهیزات را در محیط‌های صنعتی به یک ضرورت تبدیل کرده است.

مشخصه‌های فنی مهم رله‌های حفاظتی

کارایی یک رله حفاظتی زمانی تضمین می‌شود که پارامترهای فنی آن به‌درستی انتخاب شده باشد. مهم‌ترین مشخصه‌ها شامل مقدار Pick-up، زمان عملکرد یا Time Delay، منحنی‌های حفاظتی، کلاس CT موردنیاز و حساسیت اندازه‌گیری است. این پارامترها در هماهنگی حفاظتی میان رله‌ها نقش تعیین‌کننده دارند؛ به‌ویژه در شبکه‌هایی که چند رله پشت‌سرهم قرار گرفته‌اند. اگر این مقادیر به‌درستی تنظیم نشوند، احتمال عملکرد اشتباه یا عدم عملکرد به موقع رله وجود دارد.

 جدول مقایسه عملکرد انواع رله حفاظتی

 جدول مشخصات فنی مهم در انتخاب رله حفاظتی

جدول انتخاب رله مطابق نوع تجهیز صنعتی

رله حفاظتی در کجا نصب می‌شود؟

محل نصب رله حفاظتی به نوع تجهیز و نوع خطا بستگی دارد. در تابلوهای برق صنعتی، رله‌ها معمولاً در بخش حفاظت قرار می‌گیرند و با CT و PT مرتبط هستند. در ژنراتورها و ترانسفورماتورها، رله‌ها در کنار تجهیزات یا داخل اتاق کنترل نصب شده و به‌صورت مستقیم در مدار حفاظتی قرار می‌گیرند. هدف از این جانمایی، کاهش تأخیر و افزایش دقت تشخیص خطاست.

چرا باید از رله حفاظتی استفاده کرد؟

• جلوگیری از آسیب‌های شدید و پرهزینه به تجهیزات الکتریکی
  رله حفاظتی با تشخیص سریع اضافه‌جریان، اتصال کوتاه و نوسان ولتاژ از سوختن موتور، ترانسفورماتور، ژنراتور یا کابل‌های اصلی جلوگیری کرده و هزینه تعمیرات سنگین را کاهش می‌دهد.
• افزایش ایمنی پرسنل و جلوگیری از خطر برق‌گرفتگی
  در زمان بروز نشتی جریان یا اتصال بدنه، رله‌های حفاظتی مانند RCD و ELCB مدار را در کسری از ثانیه قطع می‌کنند تا از آسیب به اپراتور و تجهیزات جلوگیری شود.
• پایداری بهتر شبکه و جلوگیری از خاموشی‌های ناگهانی
  با حذف سریع بخش معیوب از مدار، رله از گسترش خطا به سایر قسمت‌های شبکه جلوگیری کرده و مانع از قطع کامل برق یا توقف تولید می‌شود.
• افزایش عمر مفید تجهیزات و کاهش استهلاک سیستم
  عملکرد دقیق رله باعث می‌شود تجهیزات در برابر بارهای غیرعادی، نوسانات و خطاهای گذرا کمتر تحت فشار قرار بگیرند و دوام بیشتری داشته باشند.
• قابلیت مانیتورینگ و تحلیل خطا برای نگهداری پیشگیرانه
  رله‌های دیجیتال و عددی اطلاعات کاملی از خطا، زمان وقوع و شرایط شبکه ارائه می‌دهند که برای تشخیص مشکلات احتمالی و برنامه‌ریزی تعمیرات بسیار کاربرد دارد.
• بهبود کیفیت و پایداری فرآیندهای صنعتی در خطوط تولید
  در صنایع تولیدی که توقف خط هزینه‌زا است، رله حفاظتی از توقف‌های ناگهانی جلوگیری کرده و باعث افزایش راندمان و ثبات فرآیند می‌شود.
• هماهنگی و Selectivity بهتر در شبکه‌های قدرت
  رله‌ها به‌گونه‌ای تنظیم می‌شوند که ابتدا نزدیک‌ترین نقطه به خطا قطع شود؛ این موضوع باعث حفظ تداوم جریان در سایر بخش‌های شبکه می‌شود.
• پاسخ‌دهی سریع‌تر و دقیق‌تر نسبت به کلیدهای حرارتی و فیوز
  بر خلاف فیوزها که تنها به گرما یا جریان بالا واکنش نشان می‌دهند، رله‌ها پارامترهای مختلف را تحلیل کرده و تصمیم دقیق‌تری برای حفاظت می‌گیرند.
• موردنیاز استانداردهای امنیتی و مهندسی در پروژه‌های صنعتی
  بسیاری از استانداردها و مقررات برق فشار ضعیف و متوسط نصب رله حفاظتی را الزامی می‌دانند تا از ایمنی شبکه و تجهیزات اطمینان حاصل شود.
• کاهش خطر آتش‌سوزی ناشی از خطاهای الکتریکی
  رله با تشخیص سریع اتصال کوتاه، جرقه، افزایش حرارت و نشتی جریان، مانع ایجاد شرایط اشتعال در تابلو و کابل‌ها می‌شود.

نحوه تنظیم و ریست کردن رله حفاظتی

برای تنظیم رله، ابتدا باید مقدار Pick-up مطابق جریان نامی تجهیز انتخاب شود. سپس Time Delay متناسب با شرایط شبکه تعیین می‌شود تا از قطع ناخواسته جلوگیری شود. پس از رفع خطا، رله از طریق صفحه HMI یا دکمه مخصوص Reset دوباره فعال می‌شود. در رله‌های دیجیتال، تنظیمات معمولاً از طریق نرم‌افزار داخلی انجام می‌شود و امکان تنظیم دقیق‌تری فراهم است.

جمع‌بندی

رله حفاظتی یکی از کلیدی‌ترین بخش‌های سیستم‌های برق صنعتی است و عملکرد صحیح آن نقش تعیین‌کننده‌ای در جلوگیری از آسیب‌های گسترده دارد. انتخاب درست این رله، تنظیم دقیق و شناخت کاربردهای مختلف آن، می‌تواند امنیت شبکه و تجهیزات را تضمین کند.
